電動調節閥的基本結構
發布于：2021/2/3 10:27:13 點擊量：226

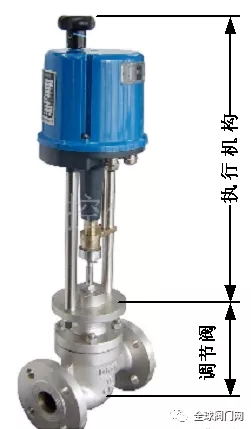

電動調節閥上部是執行機構，接受調節器輸出的0～10mADC或4～20mADC信號，并將其轉換成相應的直線位移，推動下部的調節閥動作，直接調節流體的流量。各類電動調節閥的執行機構基本相同，但調節閥（調節機構）的結構因使用條件的不同類型很多，最常用的是直通單閥座和直通雙閥座兩種。

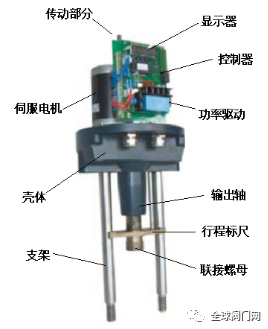

其電動執行器主要是由相互隔離的電氣部分和傳動部分組成，電機作為連接兩個隔離部分的中間部件。電機按控制要求輸出轉矩，通過多級正齒輪傳遞到梯形絲桿上，梯形絲桿通過螺紋變換轉矩為推力。因此梯形螺桿通過自鎖的輸出軸將直線行程傳遞到閥桿。執行機構輸出軸帶有一個防止傳動的止轉環，輸出軸的徑向鎖定裝置也可以做動位置指示器。輸出軸止動環上連有一個旗桿，旗桿隨輸出軸同步運行，通過與旗桿連接的齒條板將輸出軸位移轉換成電信號，提供給智能控制板作為比較信號和閥位反饋輸出。同時執行機構的行程也可由齒條板上的兩個主限位開關開限制，并由兩機械限位保護。
