國定標準中有關泄漏量的規定
發布于：2020/3/24 10:54:24 點擊量：2187
68、國標對泄漏量有何規定？

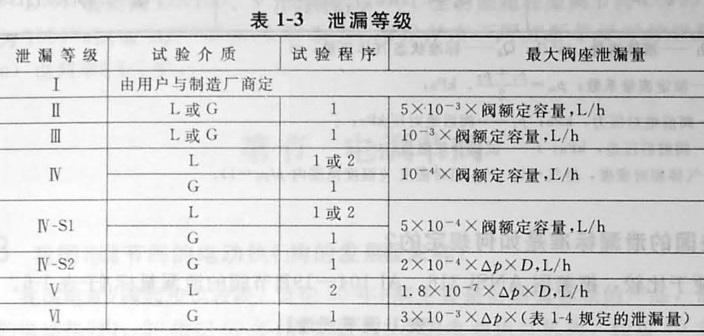

GB/T4213-92給泄漏量規定了6個等級，其具體規定見表1-3。其中最低級別為級，不要求測試；最高級別是VI級，即為氣泡級。當泄漏量大于0.5%Kv值時，可免于測試。
注：1、△p以kPza為單位。
2、D為閥座直徑，以mm為單位。
3、對于可壓縮流體體積流量，為絕對壓力為101325kPa和絕對溫度為273K的標準狀態下的測定值。
4、試驗程序“1”表示△p=0.35MPa、介質為水；試驗程序"2"表示△p等于工作壓差、介質為水或氣體。
69、泄漏等級為VI級時，標準規定的泄漏量是多少？

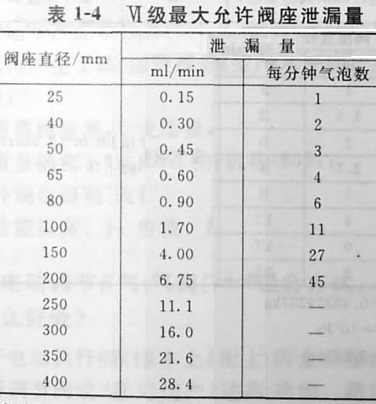

隨閥座直徑變化，最大允許泄漏量（ml/min或每分種氣泡數）列于表1-4.
注：1.每分種氣泡數是用外徑6MM，壁厚1MM的管子垂直浸入水下5-10MM深度的條件下測得的，管端表面應光滑、無倒角和毛刺。
2.如果閥座直徑與表列值之一相差2MM以上，則泄漏系數可假設泄漏量與閥座走私的平方成正比的情況下通過類推取得。
70、表1-3中的額定容量如何計算？

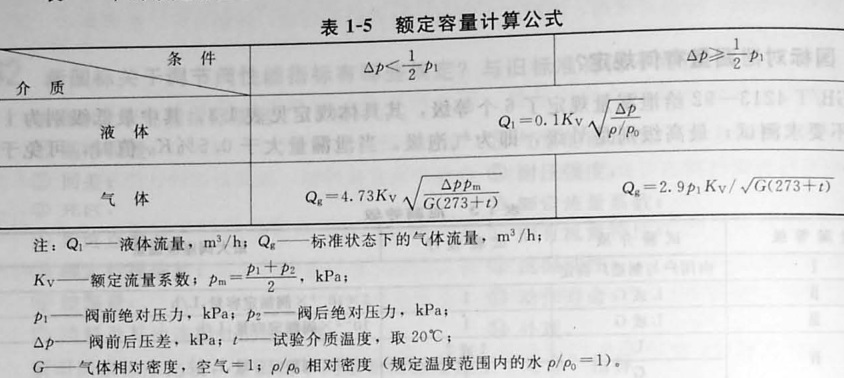

表1-3中的額定容量按表1-5所列公式計算。
71、美國的泄漏標準是如何規定的？
為便于比較，把美國ANSI 316、ANSI 104-1976調節閥的漏泄量標準列于表1-6.
1bar=10的5次方Pa
1in=0.0254m
72、為什么要進行泄漏標準再細分？

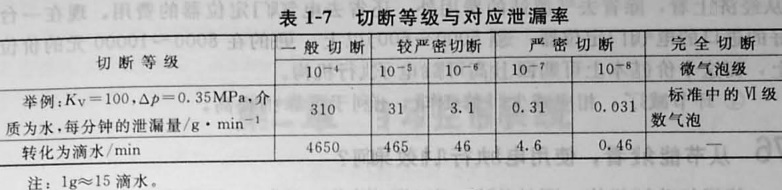

上述標準分還不夠細膩，特別是IV級密封和V級密封，其泄漏率由10-4突然躍到10-7。為此，認為應將泄漏標準與切斷的關系進一步細分。切斷的等級與對應的泄漏率見表1-7.
為了便于現場操作，應建立一個宣的概念?，F(xiàn)舉例Kv=100(雙座閥DN100、單座閥DN80~DN100、套筒閥DN100、V形球閥DN50、全功能超輕型調節閥DN50時的Kv值為100)時，試驗△p=0.35MPa，介質為水，每分鐘在不同切斷等級時的泄漏量(g/min)也列舉在表1-7中。
